Golvbelagt kanalsystem EÜK
EÜK-systemet från OBO är ett av de populäraste golvinstallationssystemen. Planerare i hela världen gillar dess mångsidighet, tillförlitlighet och flexibilitet. Tillsammans med OBO kan en mängd krävande byggnadsprojekt genomföras. EÜK-systemet klarar av alla krav både på byggplatsen och under den kommande användningen.
Undergolvsexperten
Det golvbelagda kanalsystemet från OBO är så vitt vi vet Europas första undergolvssystem. Systemet presenterades redan 1965 och har sedan dess ständigt anpassats till nya installationskrav. Den beprövade tekniken har använts av planerare, arkitekter och byggherrar i över femtio år. Framför allt när det är viktigt med högflexibilitet vad gäller strömförsörjning i golvet.
Robust och mångsidig
Oavsett om golvet är av cement, asfalt, flytspackel eller innehåller golvvärme passar EÜK-systemet för alla golvtyper. Att byta golvbeläggning är inga problem. Systemet kan användas för en mängd golvbeläggningar – sten, marmor, trä, textil, plast med mera. Samtidigt kan systemet också användas för golvbeläggningar som torrstädas, fuktstädas eller våtstädas.
Utbyggnad till tunglastsystem
Beroende på byggsituationen finns systemlösningar för golvkonstruktioner med höga belastningskrav. EÜK-systemet kan byggas ut till ett tunglastsystem. Belastningståligheten hos EÜK-systemet är godkänt enligt DIN 50085-2-2. Kanalsystemet är helt slutet och skyddar ledningarna, samtidigt som vardagens steg, damm och smuts hålls ute.
Monteringsvänligt

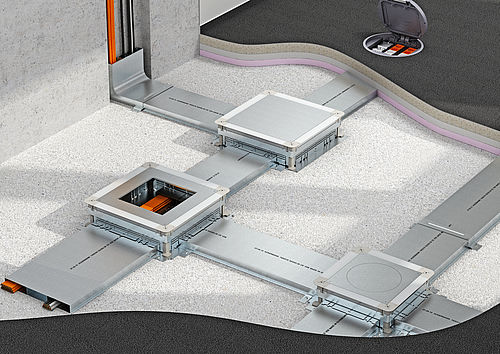

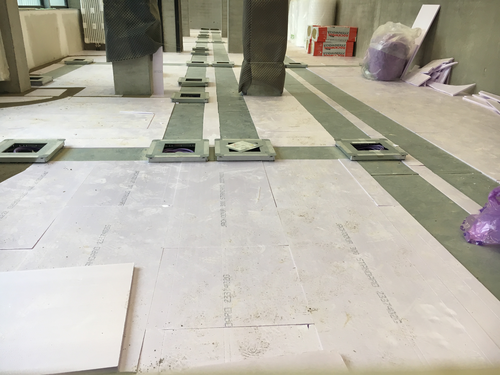

De infällda kanalerna och uttagsdosorna i EÜK-systemet från OBO installeras direkt på betongplattan. Isoleringsskikt används som skydd mot värmeförluster och minskning av stegljud. Isoleringsskikten täcker kanalsystemet fullständigt. Även kombinationer med golvvärme i undergolvet är möjliga. Kanalsystemet ligger då under golvvärmen och är helt frånskilt i isoleringslagret.

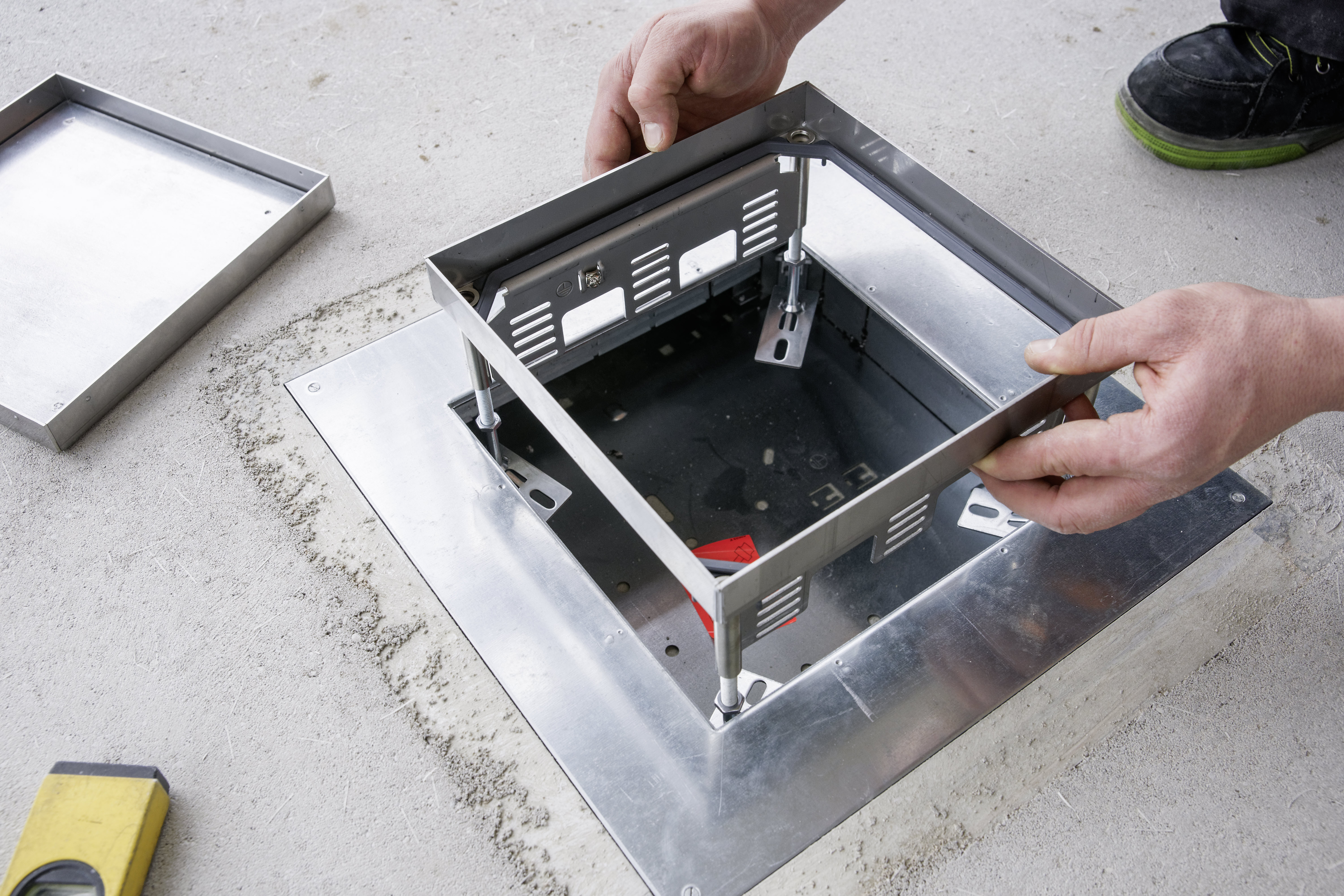

Det solida systemet är extra fördelaktigt under byggnationen. Det förblir slutet under hela installationen. Golvuttagsdosorna skyddas av installationsskyddslocket. Då kan inga främmande föremål komma in i systemet – insidan förblir ren. Golvuttagsdosorna har ett stort nivelleringsområde från 70 till 220 mm undergolvshöjd. Kanalsystemets golvuttagsdosor är dessutom löstagbara och kan flyta i undergolvet. Genom löstagbarheten minskar risken för sprickor i både golvbeläggningen och i undergolvet.
Uttag, data- och multimediaanslutningar installeras flexibelt med OBO:s egen Modul 45-serie. Modulerna kan installeras med hjälp av universalbalkar i alla apparatinbyggnadsenheter. Apparatinbyggnadsenheterna finns tillgängliga som modulärt konstruerade kassetter och apparatinsatser.

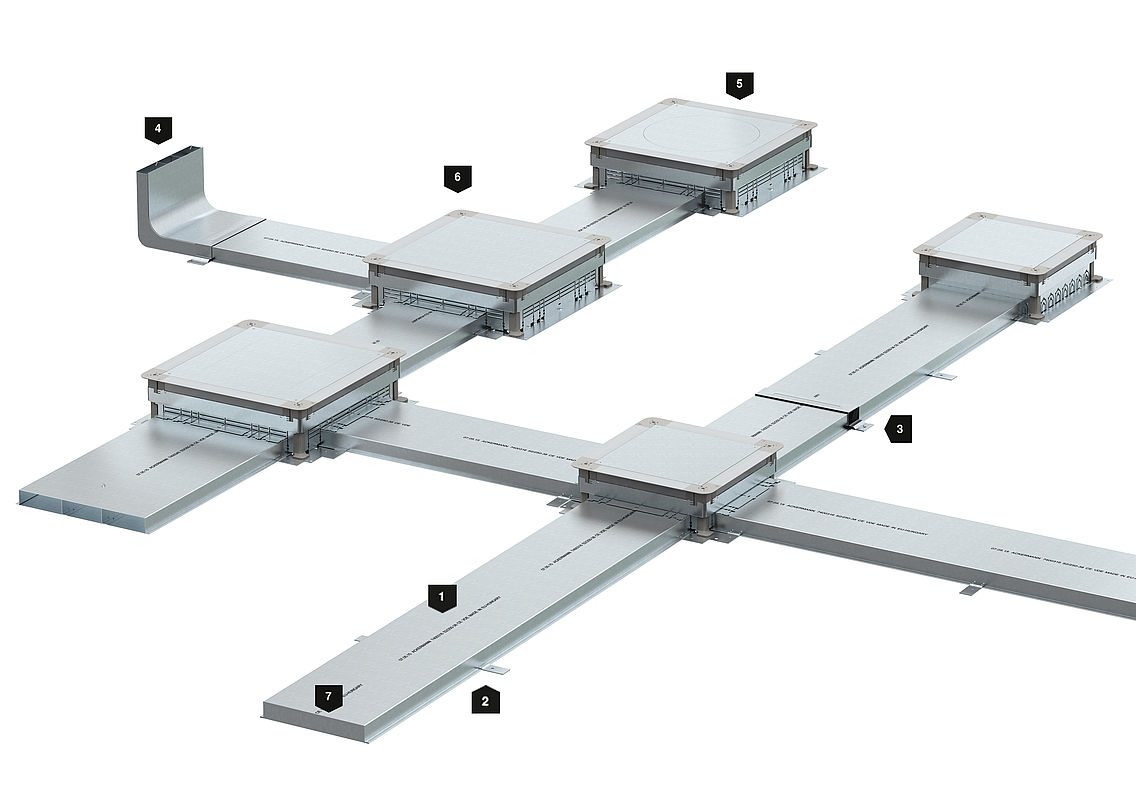

Installationer
1 | Golvinstallationskanal |
2 | Fästvinkel |
3 | Förbindningsskarv |
4 | Vertikalböj |
5 | Golvuttagsdosa med installationslock och lockblindplatta (UGD) |
6 | Drag- och avgreningsdosa för golv (UZD) |
7 | Kanaländstycke |
Buller- och brandskyddsgodkänd
Kanalsystemet uppfyller bullerskyddskrav för höga byggnader. Då lossas golvuttagsdosans övre ram från underdelen när undergolvet har lagts. Ramen kan då röra sig på undergolvet och är inte förankrad i bjälklaget. Genom lösgöringen överförs inget buller via kanalsystemet eller golvuttagsdosan. Det golvbelagda kanalsystemet EÜK kan också installeras i utrymnings- och räddningsvägar samt genom brandskyddsväggar. Då behövs särskilda kabeltätningssystem från OBO. Kanalsystemet är slutet och ger enastående kabelskydd, renlighet i kabeldragningen och avskärmar väl elektromagnetiska fält. Avskärmningen fungerar redan under installationsfasen.
Vinklade kanalinföringar
Med de färdiga kanalöppningarna i EÜK-systemets golvuttagsdosor kan riktningsändringar eller vinklade kanalinföringar (upp till 7°) utföras utan kapning. Vinklade kanalinföringar över 7° kan göras med motsvarande anpassningskapning. Anpassningskapningen beror på dosans storlek och införingsöppningen.

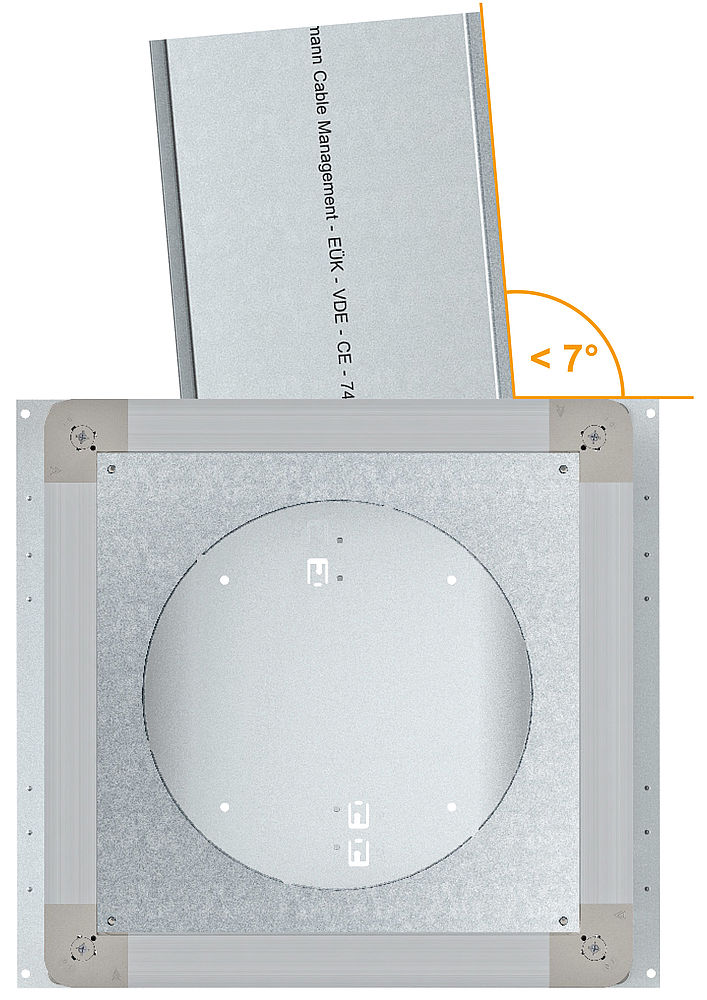

Riktningskorrigering

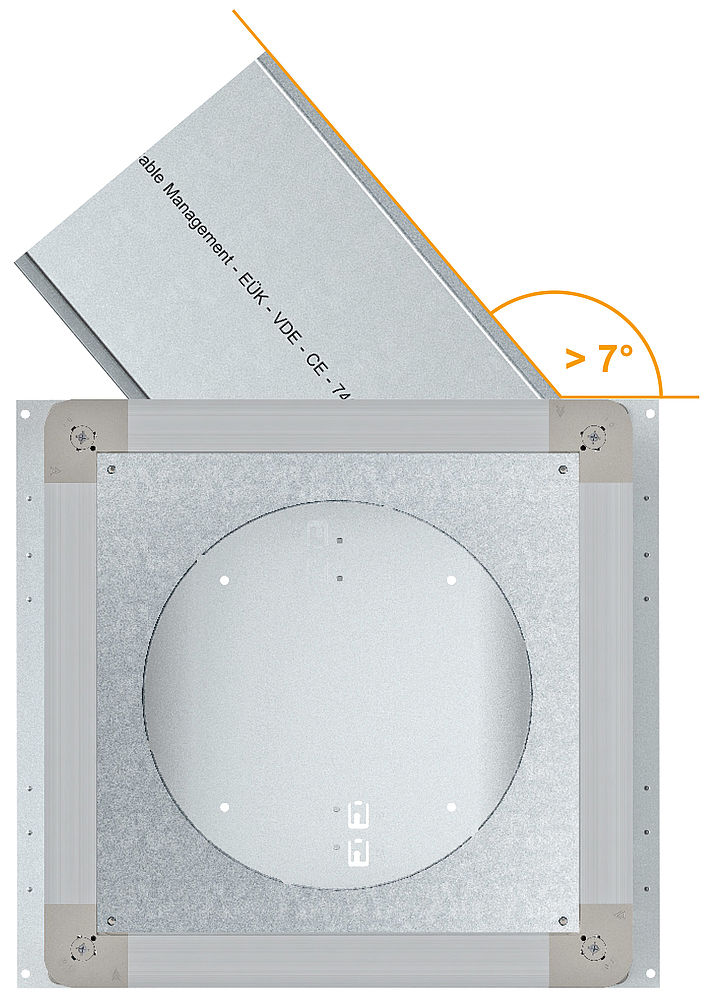

Vinklade kanalinföringar
