Installationssystem med mittupphängningar för bibehållen funktion – kontrollerat och godkänt
Vid brand utsätts kablar och ledningar för extrema påfrestningar i form av flammor och värme.
Men de ska kunna klara temperaturer upp till 1000 grader under en viss tid utan att kopparledarna kortsluts.
Stödsystemet kan ses som en slags stödkorsett för kablar och ledningar.
Det har en särskilt betydelse för att bibehålla funktionen. OBO Bettermann erbjuder en bred produktportfölj av bärkonstruktioner och dragningsmöjligheter, och antalet växer ständigt.
Mittupphängningarna för kabelränna RKSM 6 och trådstege typ GRM 55 200 har godkänts som dragningssystem för bibehållen funktion. Motsvarande konstruktionstekniska kontrollintyg finns.
Dragningssystem med mittupphängning: Kabelränna RKSM 6…
Kabelrännan RKS-Magic har godkänts som kabelspecifik bärkonstruktion för bibehållen elektrisk funktion enligt DIN 4102 del 12 och klasserna E30 till E90.
Bärkonstruktionen är ett lätt dragningssystem som består av en mittupphängning och en centralt placerad gängstång som upphängningsdel. Den installeras lätt och snabbt med bara några enstaka komponenter. Det skruvfria instickssystemet gör att RKS-Magic-kabelrännorna kopplas ihop utan verktyg – snabbt och lönsamt.
För funktionsgaranti måste säkringsskenorna i golvet böjas efter att rännorna satts samman. Den dubblerade materialtjockleken vid skarvarna och bockningarna i botten ger kabelrännan hög bärförmåga. Tillbehör får installeras längs med diket.

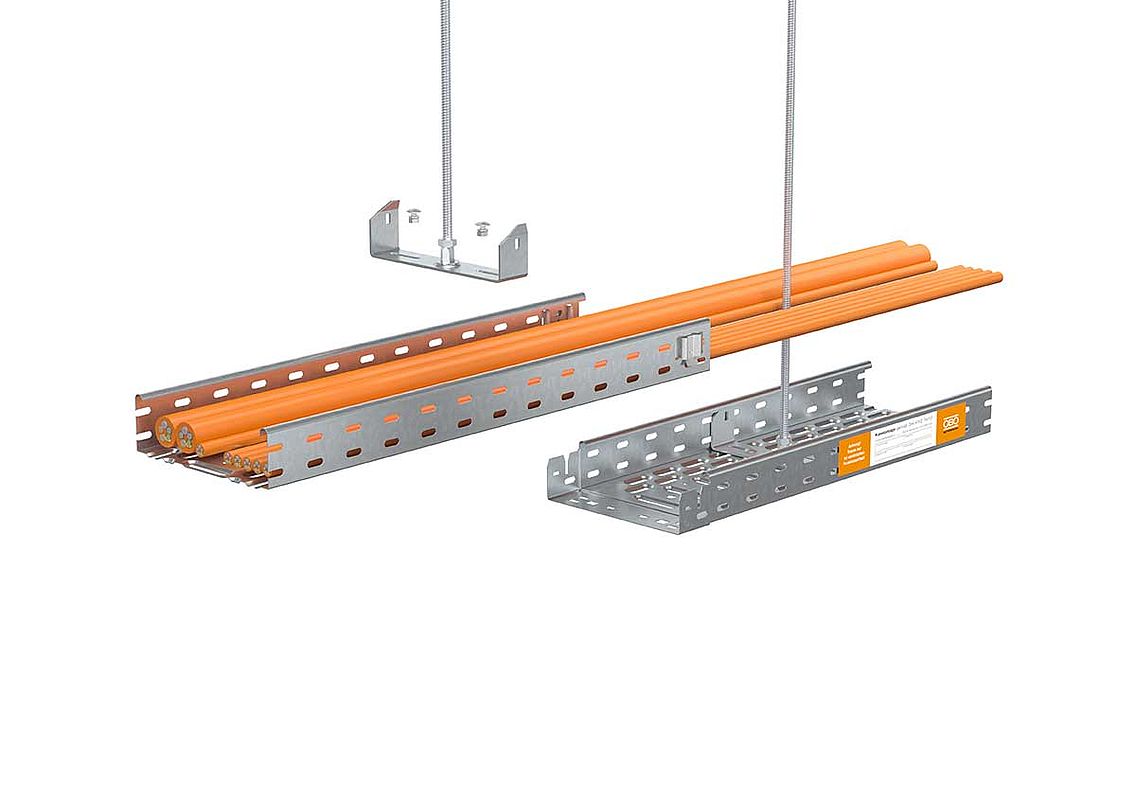

Installationsprincip för RKS-Magic kabelränna
Det första steget i installationen är att sätta dit mittupphängningen. När gängstången skruvats in i mittupphängningen säkras den med extra sexkantsmuttrar.
När mittupphängningen har skruvats fast i rännans botten sticks kabelrännorna in i varandra. Därefter behöver bara säkringsflikarna i botten viras runt. Resultatet är en skarv utan skruvar. Fler tillbehör kan installeras snabbt och enkelt med den skruvfria Magic-förbindningen.
Du vet väl också att det finns fler system för kabelrännor i vår onlinekatalog?
Dragningssystem med mittupphängning: Trådstege GRM 55 200
Trådstegen GR-Magic är godkänd för bibehållen elektrisk funktion enligt DIN 4102 del 2 som kabelspecifik stödkonstruktion i klasserna E30 till E90.
Förutom mittupphängningen består det lätta dragningssystemet av en centralt placerad gängstång som upphängningskomponent.
Tack vare det skruvlösa instickssystemet hos trådstegen GR-Magic kan den installeras snabbt och effektivt utan verktyg.

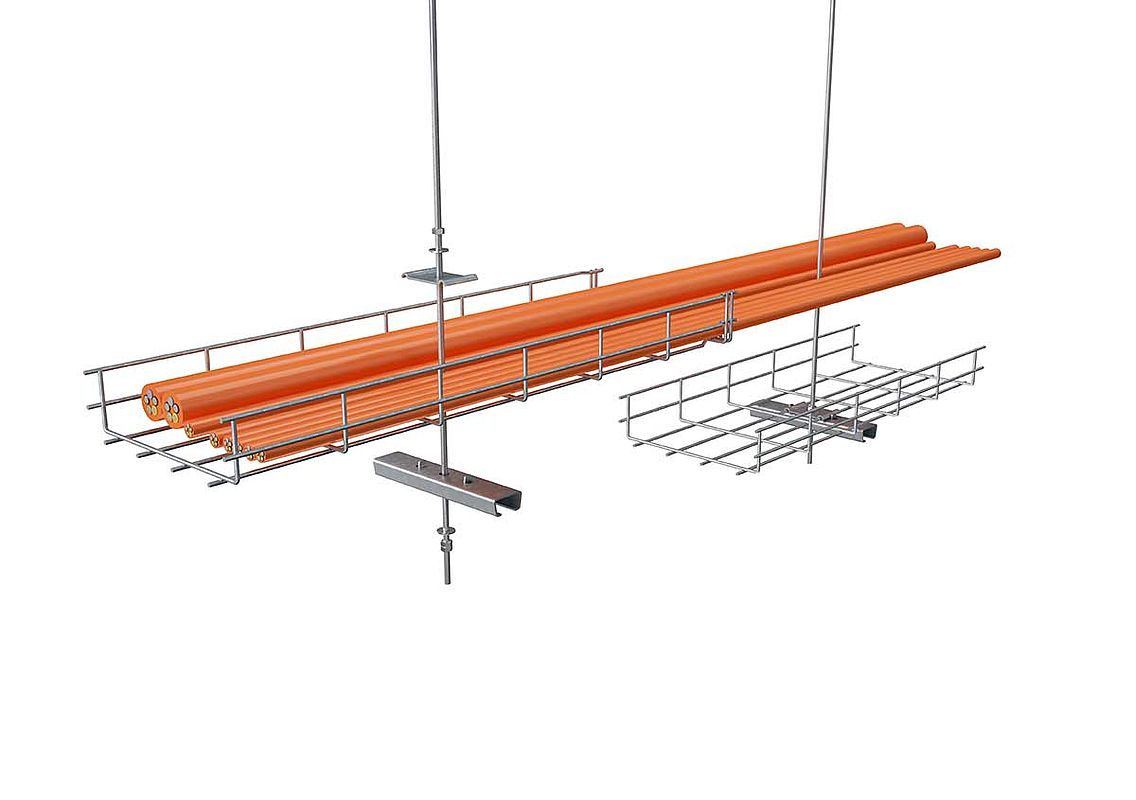

Installationsprincip för trådstege GRM 55 200:
Mittupphängningen sätts fast i samband med att gängstången monteras. Hållskenan placeras under trådstegen, och klämstycket läggs in direkt ovanför den i stegen.
Sedan sker den egentliga fastsättningen genom att gängstången sätts in i och skruvas fast med båda delarna.
De individuella trådstegsdelarna sticks in i varandra och bildar en mekaniskt säker skarv.
Fler tillbehör kan installeras snabbt och enkelt med ett skarvförband.
