Överspänningsskydd i industriella miljöer med explosionsrisk
Vid extra hög explosionsrisk
Åska och överspänningar i explosionsskyddade områden kan få enorma följder om det inte finns ett adekvat åsk- och överspänningsskydd. Alla företag som tillverkar, bearbetar eller lagrar brännbara material är utsatta för explosionsrisk. Professionella åsk- och överspänningsskydd, som krävs bland annat enligt IEC 62305-3 och IEC 62305-3 i områden med explosionsrisk, kan installeras med testade och godkända produkter från OBO Bettermann. Specialprodukter är i dessa fall , EX-skiljegnistgap EX ISG H och särskilda skyddsanordningar för data- och MSR-system. För yttre åskskydd kan den högspänningståliga och isolerade användas

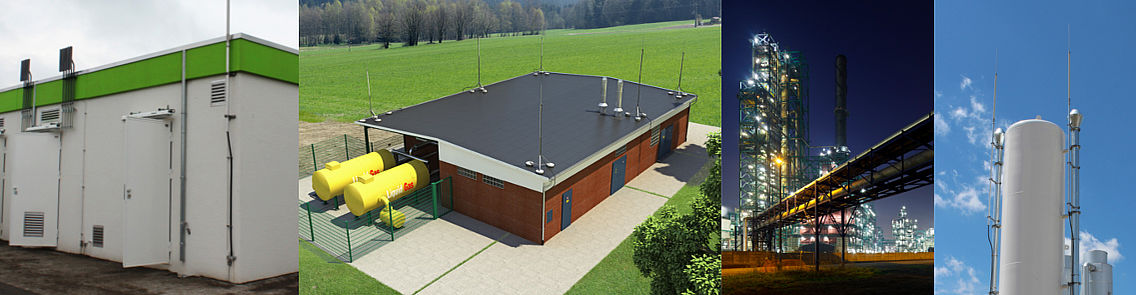

Områden med explosionsrisk (Ex-områden) är alla utrymmen och platser där det finns gas, ånga, dimma eller damm i mängder som kan bilda explosiva blandningar tillsammans med luft.
Sådana områden finns bland annat i dessa anläggningar:
- Anläggningar för gastrycksreglering och mätning
- Nödavstängningsstationer
- Tanklager
- Raffinaderier
- Produktionsanläggningar för kemi och läkemedel
Åsk- och överspänningsskydd omfattar även förebyggande brandskydd
Förutom brännbara material och syre krävs en antändningskälla för att explosioner ska uppstå. OBO:s åsk- och överspänningsskydd förhindrar att antändningskällor uppstår (exempelvis elektromagnetiska vågor och åsknedslag), eller också kan de fångas upp och avledas kontrollerat.

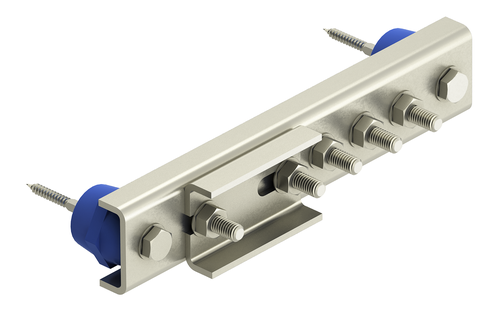

Potentialutjämningsskena EX PAS
Anslutningar och förbindelser hos åskskyddssystem i områden med explosionsrisk måste vara utformade så att inga antändningsgnistor kan uppstå om blixten leds genom dem.
Uttagsstavarna (potentialutjämningsskena för områden med explosionsrisk) kan användas för åskskyddspotentialutjämning enligt IEC 62305-3 och skydds- respektive funktionspotentialutjämning enligt DIN VDE 0100 del 410/540.
Potentialutjämningsskenan EX PAS för områden med explosionsrisk har följande egenskaper:
- passar för alla explosionsgrupper och i Ex-zon 1/21 respektive 2/22
- högsta provningsklass H enligt IEC 62561-1 för höga belastningar (inomhus- och utomhusanvändning)
- är av korrosionsbeständigt material (rostfritt stål)

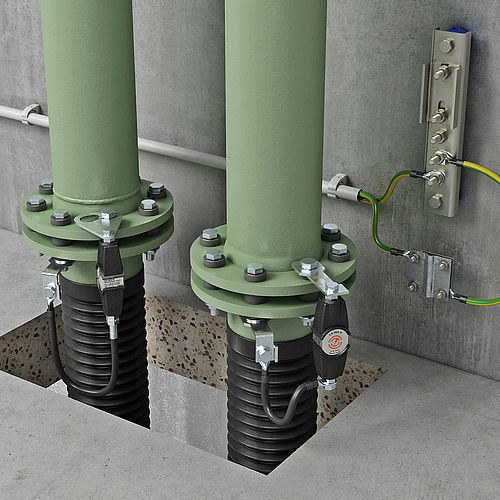

Skiljegnistgap EX ISG H
Gnistor vid isoleringsstycken förhindras i Ex-områden bara med hjälp av Ex-godkända skiljegnistgap. Det ATEX-/IECEx-certifierade OBO-skiljegnistgapet EX ISG H isolerar anläggningens delar mot korrosionsströmmar och uppfyller kraven för anslutning av åskströmmar i explosionsskyddade områden enligt IEC 62561-3.
Produktegenskaper hos skiljegnistgap EX ISG H:
- beständigt mot kemikalier
- beständigt mot oljor och extrema temperaturvariationer
- UV-stabilt och väderbeständigt
- Tryckkapsling ”d” för Ex-områden: gas- och dammtätt
- tål saltvatten
- högsta provningsklass H enligt IEC 62561-3
Överspänningsskydd för data- och MSR-system: MDP-EX och FDB
Även utan direkta åsknedslag kan inducerade spänningar skada elutrustning, system och komponenter för mät-, styr- och reglerteknik (MSR) och i värsta fall orsaka explosioner. OBO:s gnistbarriärer typ MDP är godkänt egensäkra (ia) enligt oberoende institut. Den höga avledningsförmågan upp till 10 kA skyddar mät-, styr- och reglertillämpningar optimalt.
Yttre åskskydd med högspänningstålig isolerad åskledare
OBO: ATEX-godkända för yttre åskskydd skyddar mot direkta överslag mellan åskledaren och objektet som ska skyddas. Efter den första potentialanslutningen bakom anslutningselementet har isCon®-åskledaren ett ekvivalent skiljeavstånd SE på upp till 0,9 meter i luft enligt VDE 0185-305-3. Det är därför möjligt att installera direkt på metall- och elektriska konstruktioner. Åskledaren finns i 5 olika utföranden – du hittar ett passande åskledarsystem för alla tillämpningar.
Mer information om åsk- och överspänningsskydd hittar du i vår guide ””. Omfattande förklaringar av åskskydd finns också i ”” som du kan beställa genom att ringa till 02373/89-1500. Du kan också ladda ner den digitalt.
